Mikä korkeusalue kannattaa valita säädettäville muovijalustoille?

Oletko koskaan keskeyttänyt kannen asennuksen, koska tuet olivat vain millimetrejä liian lyhyitä? Väärän jalustan korkeuden tilaaminen johtaa välittömiin viivästyksiin projektin puolivälissä. Se vaarantaa myös rakenteellisen eheyden ja tuhlaa budjettia tarpeettomiin jatkokappaleisiin. Tämän yksityiskohdan väärin saaminen pysäyttää edistymisen välittömästi.

Oikean korkeuden valitseminen on harvoin yhtä nopeaa mittausta. Se vaatii huolellista vähimmäisvaran, enimmäiskorkeuden, kaltevuuden ja materiaalin paksuuden laskemista koko työmaalla. Ilman näitä tarkkoja lukuja voit rakentaa epätasaisen tai epävakaan pinnan.

Tämä opas sisältää tarvitsemasi tarkat kaavat, rakenteelliset rajat ja ostologiikan. Opit tarkalleen, kuinka voit arvioida pohjamaasi ja valita päällekkäiset korkeusalueet. Seuraamalla näitä vaiheita voit luottavaisesti viimeistellä materiaaliluettelon säädettävälle muovijalkajärjestelmällesi, joka on räätälöity seuraavaan rakennukseesi.

Avaimet takeawayt

• Laske aina vaadittu jalustan korkeus vähentämällä pintamateriaali (päällyste/terassi) ja palkin paksuus valmiista lattian kokonaiskorkeudesta (FFE).
• Osta korkeuskannattimet, jotka 'päällekkäiset' mukautuvat pohjan vaihteluihin ja kaltevuuden korjauksiin luomatta kuolleita vyöhykkeitä.
• Yli 400 mm:n (noin 16 tuuman) tukijalustat vaativat usein ylimääräisiä sivuttaisjäykisteitä tai erikoisliittimiä kantavuuden ylläpitämiseksi.
• Vedeneristyskalvojen, viemäririnteiden ja oviaukon kynnysten huomioiminen on ratkaisevan tärkeää yleisimpien mitoitusvirheiden välttämiseksi.

1. Säädettävän muovijalustan korkeusominaisuuksien ymmärtäminen

Et voi valita oikeaa korkeussuunnassa ymmärtämättä, miten järjestelmä todella toimii. Korotusmahdollisuudet riippuvat täysin modulaaristen osien vuorovaikutuksesta. Valmistajat suunnittelevat nämä järjestelmät kestämään vaihtelevia kuormia eri korkeuksilla.

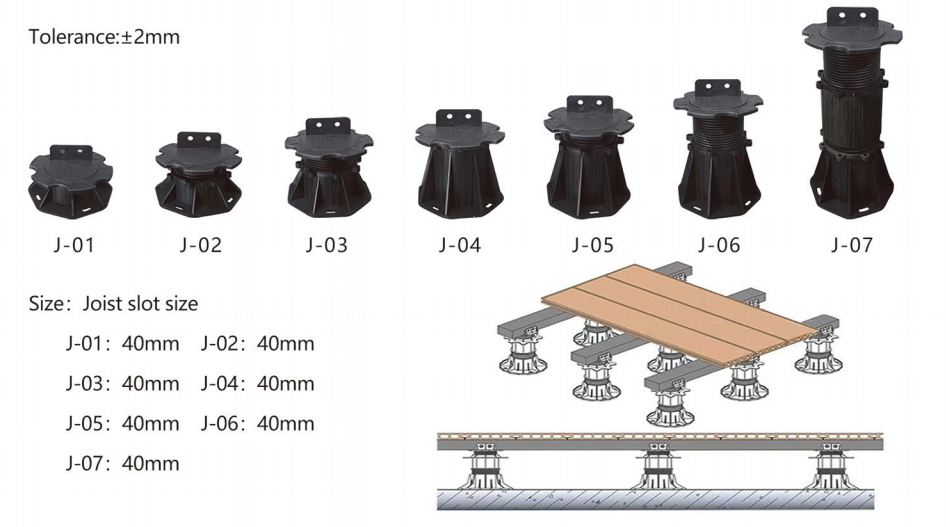

Tyypillinen vakioyksikkö koostuu useista erillisistä kappaleista. Ne toimivat yhdessä antaakseen sinulle millimetrin tarkan hallinnan pintatasosta.

• Pohja: Tämä leveä, litteä kiekko jakaa painon alustalle. Se estää yksikköä puhkaisemmasta herkkiä vedeneristyskalvoja.
• Kierreydin: Tämä keskisylinteri kiertyy ylös tai alas. Se sanelee ensisijaisen säätöalueen.
• Pää: Ylälevy tukee palkkia tai päällystettä. Se sisältää usein välikielekkeitä tai palkkitelineitä.
• Jatkopannat (liittimet): Pujotat nämä välirenkaat alustan ja pään väliin. Ne lisäävät syvien onteloiden kokonaiskorkeuskapasiteettia.

Projektit vaativat usein erilaisia ​​selvitystasoja. Sinun on ymmärrettävä ero erittäin matalien profiilien ja vakiovalikoiman välillä. Erittäin pienet välysvaatimukset ovat yleensä 10–40 mm. Nämä ahtaat tilat perustuvat kiinteisiin jalustoihin tai minimaalisesti säädettäviin pehmusteisiin. Niistä puuttuu syvä kierreydin. Pyörität vain päätä muutaman millimetrin tasataksesi pinnan.

Normaalit säädettävät järjestelmät ottavat käyttöön, kun korkeus ylittää 40 mm. Ne voivat skaalata ylöspäin yli 1000 mm. Kun tarvitset äärimmäisiä korkeuksia, olet ostopäätöksen edessä. Pitäisikö sinun ostaa korkeampia perusyksiköitä tai pinota jatkorenkaita vakioyksiköihin?

Jatkorenkaat tarjoavat uskomattoman joustavuuden. Niiden avulla voit lyödä 600 mm tai 800 mm ilman kymmeniä erikokoisia pohjakokoja. Liian monien kaulusten pinoaminen lisää kuitenkin kustannus-hyötysuhdetta. Joskus tarkoitukseen rakennetun korkeamman perusyksikön ostaminen tarjoaa paremman vakauden ja säästää rahaa yksittäisissä muoviosissa.

2. Kaava: Tarkan korkeussäädettävän jalustan tarpeidesi laskeminen

Arvaukset pilaavat asennuksesi. Tarvitset luotettavan matemaattisen lähestymistavan oikeiden komponenttien tilaamiseen. Onneksi ydinlaskelma on edelleen yksinkertainen ja yleisesti sovellettava.

Sinun on ensin määritettävä valmiin lattian kokonaiskorkeus (FFE). Tämä on terassisi tai terassisi ehdoton yläpinta. Tästä luvusta vähennät rakenteelliset kerroksesi.

Ydinlaskenta:
Vaadittu jalustan korkeus = haluttu valmiin kannen korkeus - (päällysteen/terassin paksuus + palkin profiilin paksuus).

Jos haluamasi kannen korkeus on 150 mm irti betonista, et voi ostaa 150 mm:n jalustaa. Jos terassisi on 25 mm paksu ja alumiinipalkki 40 mm paksu, vähennät 65 mm. Tarvitset itse asiassa korkeussäädettävän jalustan tasan 85 mm:iin.

Seuraavaksi sinun on otettava huomioon pohjakerros. Pohjat ovat harvoin täysin tasaisia. Sinun on mitattava betonialustan, tiivistetyn soran tai vesieristetyn kattokannen korkein ja alin kohta. Käytä lasertasoa näiden korkeuksien kartoittamiseen. Ero korkeimman huipun ja alimman laakson välillä sanelee kaiken tarvitsemasi jalustan.

Sinun on myös otettava huomioon viemäririnteet. Tasakatoissa ja betonipehmusteissa on tahallinen putoaminen, joka ohjaa veden pois rakennuksista. Normaali 1–2 % kaltevuus vaikuttaa dramaattisesti vaadittuihin korkeuksiin pitkällä aikavälillä. 2 %:n kaltevuus putoaa 20 mm jokaista matkametriä kohden. Jos kansi ulottuu 5 metriä, etäpään jalustan on oltava 100 mm korkeampi kuin jalusta alussa.

3. Ostostrategia: miksi sinun on käytettävä "päällekkäisiä" korkeusalueita

Yksi vaarallisimmista ansoista projektisuunnittelussa on peräkkäisten jalustakokojen ostaminen. Monet ostajat tarkastelevat mittojaan ja tilaavat kokojaan, kuten 50-80 mm ja 80-110 mm. He olettavat, että tämä kattaa kaiken 50 mm:stä 110 mm:iin saumattomasti. Se ei tee.

Tämä luo vakavan "kuolleen alueen" riskin. Kuvittele, että tavoitekorkeus laskeutuu tarkalleen 79 mm:iin. Otat 50-80 mm yksikön. Saavuttaaksesi 79 mm, sinun on ruuvattava se irti melkein absoluuttiseen enimmäisrajaansa. Sitten huomaat, että maa on hieman kalteva. Napsaat pohjan kaltevuuden korjaimen. Korjain muuttaa geometriaa juuri sen verran, että et voi enää saavuttaa 79 mm turvallisesti.

Jos vaihdat 80-110 mm:n yksikköön, sen pohja on 80 mm. Se ei voi puristaa 79 mm: iin. Olet nyt jumissa. Sinulla on kuollut alue, jossa kumpikaan jalusta ei toimi.

Voit ratkaista tämän ostamalla päällekkäisiä alueita. Tämä takaa jatkuvan säädettävyyden epätasaisessa maastossa.

1. Kartoita odotetut korkeudet koko ruudukossa.
2. Valitse alempi kiinnike, jonka enimmäispituus on reilu, esimerkiksi 50-85 mm.
3. Valitse seuraava kokosi, jotta se jakaa vähintään 10–15 mm kantaman alemman kanssa, kuten 75–120 mm.
4. Käytä alempia yksiköitä korkeammalle tasolle ja vaihda korkeampiin yksiköihin hyvissä ajoin ennen kuin saavutat enimmäislangan rajan.

Kun olet määrittänyt alueet, sinun on arvioitava määrät. Tukiruudukon etäisyys määrää, kuinka monta yksikköä kuhunkin kiinnikkeeseen kuuluu. Palkkien etäisyys 300 mm:n keskipisteissä vaatii huomattavasti enemmän jalustoja neliömetriä kohti kuin 400 mm:n keskipisteiden väli. Tämän piirtäminen sivustokartalle auttaa välttämään väärien kokojen liiallista tilaamista.

4. Rakenteelliset rajat: Vaikuttaako korkeus kuormituskapasiteettiin?

Monet skeptiset ostajat esittävät pätevän kysymyksen: Kestääkö 50 mm:n jalusta painoa eri tavalla kuin 500 mm:iin pidennetty jalusta? Lyhyt vastaus on kyllä. Korkeus muuttaa koko kokoonpanon rakenteellista dynamiikkaa.

Kun pidät yksikön tiivistettynä, pystysuora kuorma siirtyy suoraan alustaan. Painopiste pysyy uskomattoman matalalla. Kun lisäät jatkokauluksia ja nostat korkeutta, tuot esiin uusia mekaanisia rasituksia. Korkea muovinen tukijalusta toimii kuten pylväs. Jos paino siirtyy epätasaisesti, se voi luoda vipuvaikutelman.

Tämä vie meidät tiukkojen ketjujen sitoutumissääntöihin. Insinöörit velvoittavat jättämään vähimmäismäärän lankaa kaulukseen tai pohjaan. Jos irrotat jalustan pään liian pitkälle, vain muutama muovikierre kestää yllä olevan massiivisen jännitteen. Raskas askel tai vaihtuva päällyste voi aiheuttaa suuren vaurion, jolloin muovilangat irtoavat ja pinta romahtaa. Älä koskaan ylitä ytimeen merkittyä valmistajan enimmäiskorkeusviivaa.

Sivuttaisvakaus tulee ensisijaiseksi huolenaiheeksi korkeuksien kasvaessa. Projekti siirtyy vakioasennuksesta korkean korkeuden suunnitteluun, kun tuet ylittävät 400 mm (noin 16 tuumaa). Korkeat järjestelmät vaativat mekaanisia siteitä, kehäsuojausta tai poikkituetta. Tuulen kuormitus, kävelyvärinä ja materiaalin vähäinen laajeneminen saavat korkean, vapaasti seisovan kannen heilumaan.

Korkean asennuksen varmistamiseksi urakoitsijat lukitsevat usein jalustan päät palkkirunkoon ruuveilla. Ne varmistavat myös, että kannen pinta sopii tiukasti rakenneseiniä vasten vaakasuoran siirtymisen estämiseksi.

5. Käyttöönoton riskit: Vältä mitoitusvirheet ennen tilaamista

Jopa täydellisillä kaavoilla ja päällekkäisillä alueilla, kenttäolosuhteet voivat viedä lopullisen etäisyyden. Sinun on ennakoitava näkymättömiä tekijöitä, jotka muuttavat lopullista korkeuttasi.

Vedeneristyskalvojen puristaminen on suuri mitoitusvirhe. Kun asetat raskaat päällysteet tai kantavat terassit kelluvaan järjestelmään, paino painaa voimakkaasti alas. Se puristaa hieman kumiset suojamatot tai jäykkä vaahtoeriste pohjan alle. Tämä puristus voi olla vain 1 mm tai 2 mm, mutta jos mitoit jalustan absoluuttiseen vähimmäiskorkeuteen, menetät vaaditun välyksen.

Toinen kriittinen alue on oviaukon kynnyksen noudattaminen. Et voi yksinkertaisesti rakentaa kantta tasaiseksi sisälattian kanssa. Paikalliset rakennusmääräykset säätelevät voimakkaasti alaslaskuvaatimuksia sisäkerroksista ulkokelluviin kansiin. Nämä koodit estävät sadevettä puhaltamasta kynnyksen alle. Jos tarkastaja pakottaa sinut pudottamaan kannen korkeutta 25 mm koodin noudattamiseksi, kaikki jalustasi voivat yhtäkkiä olla liian korkeita.

Lopuksi, älä koskaan jätä huomiotta kaltevuuden korjausprofiilia. Betoni- ja kattokansien kaltevuus viemäröintiä varten. Jotta jalustasi pysyy täysin pystysuorassa, lisäät kiilan muotoisia kaltevuuskorjauksia alustaan ​​tai päähän. Korjaimen lisääminen tuo kiinteän muovipalan pinoon. Se lisää usein 2–5 mm absoluuttiseen vähimmäiskorkeuteen. Tämän ylimääräisen paksuuden huomiotta jättäminen pilaa tiukat asennukset.

Johtopäätös

Oikean korkeusalueen valitseminen vaatii enemmän kuin yhden mittanauhan lukemisen. Sinun on arvioitava perusteellisesti alatason enimmäis- ja vähimmäisvarianssit. Käytä vähennyskaavaa vähentääksesi terassisi ja palkit valmiista lattian korkeudesta. Mikä tärkeintä, valitse aina päällekkäiset alueet asennuksen kuolleiden vyöhykkeiden poistamiseksi.

Seuraava askeleesi tulisi sisältää käytännön validointi. Suosittelemme tilaamaan monipuolisen näytepaketin valitsemistasi kooista. Vaihtoehtoisesti voit suorittaa sivustosi mittaukset valmistajan jalustalaskurin avulla. Tarkkojen materiaalipaksuuksien ja kaltevuusprosenttien vahvistaminen varmistaa lopullisen materiaalilaskun ennen kuin sitoudut massaostokseen.

FAQ

K: Voinko leikata muovisen tukijalustan pohjan niin, että se sopii alemmalle korkeudelle?

V: Ei. Alustan leikkaaminen tai muuttaminen tuhoaa rakenteen eheyden ja mitätöi välittömästi valmistajan takuun. Se vaarantaa painon jakautumisen ja saattaa vahingoittaa vedeneristyskalvoasi. Jos välys on liian tiukka, sinun on ostettava erityiset erittäin matalaprofiiliset jalustat tai pinottavat kumilevyt, jotka on suunniteltu erityisesti ahtaisiin tiloihin.

K: Kuinka monta jatkokaulusta voin turvallisesti pinota yhdelle jalustalle?

V: Useimmat valmistajat sallivat useiden kaulusten pinoamisen jopa 1000 mm:n korkeuteen. Vakiorajoitukset rajoittavat kuitenkin yleensä yli 400 mm:n rakentamista ilman lisäsuunnittelua. Kun pinoat tarpeeksi kauluksia yli 400 mm:n pituiseksi, rakenteellinen poikittaistuki ja kehäsuojaus tulevat pakollisiksi, jotta estetään sivusuuntainen heilahdus ja nurjahdus jännitteisen kuormituksen aikana.

K: Mikä on säädettävän kansituen vähimmäiskorkeus?

V: Oikeat kierteiset, säädettävät yksiköt alkavat yleensä noin 10–15 mm:n korkeudelta. Tämän kynnyksen alapuolella ei ole tarpeeksi fyysistä tilaa kierteitetylle mekanismille. Alle 10 mm välyksissä on käytettävä ei-säädettäviä pinottavia kumilevyjä halutun tason saavuttamiseksi.

K: Tarvitsenko erilaisia ​​jalustoja kehää ja kulmia varten?

V: Korkeusalue pysyy samana, mutta tarvitset usein hieman erilaisia ​​pohjamalleja. Kehä- ja kulmayksiköt vaativat irrotettavat pohjaominaisuudet, jotta ne voivat istua tasaisesti pystysuoraa seinää vasten. Tavallisten leveiden jalustojen käyttäminen seinien lähellä pakottaa jalustan pois reunasta, jolloin terassisi ei tueta reunoilla.
